도자기의 건조와 소성 단계에서 발생할 수 있는 문제 해결법

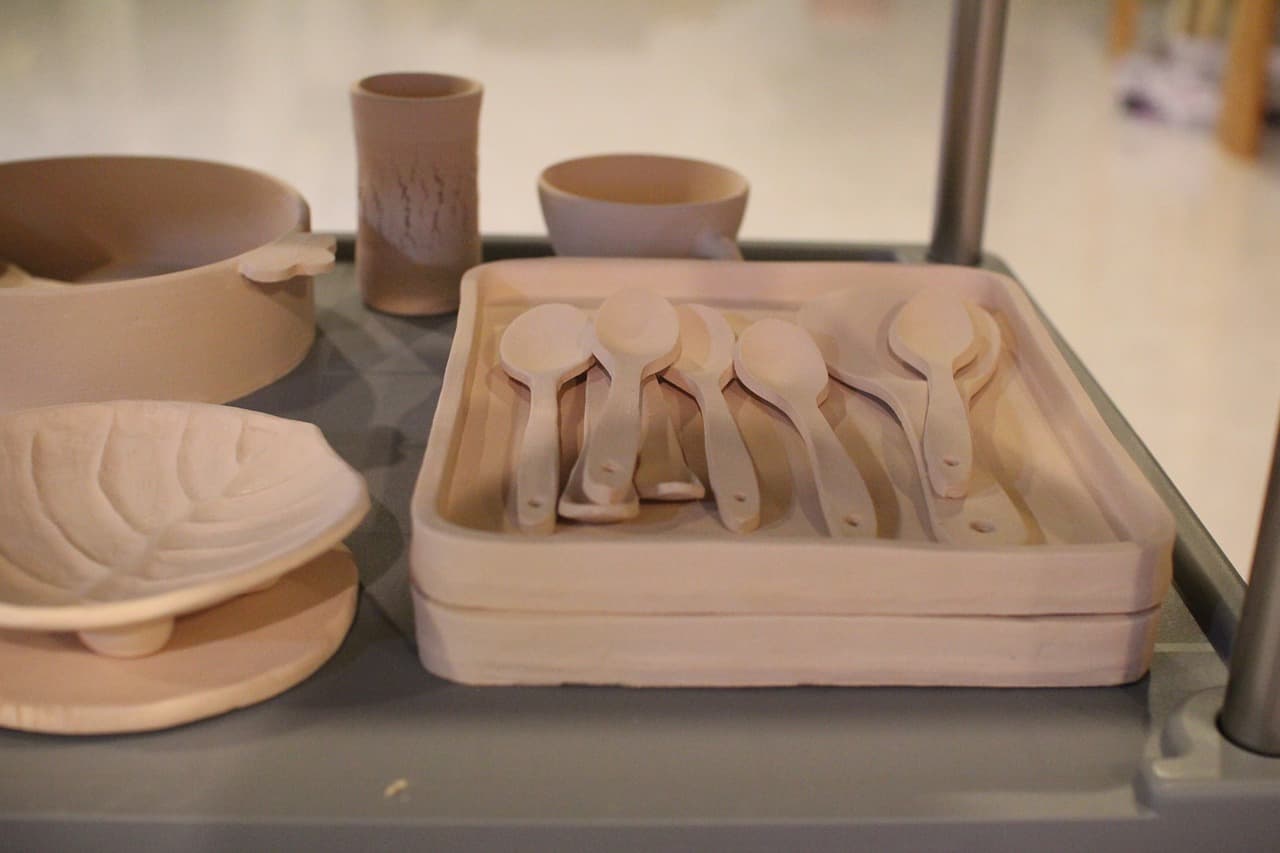

1. 도자기 건조 단계의 중요성과 균열 방지 방법

도자기 제작에서 건조 단계는 작품의 최종 품질을 좌우하는 중요한 과정으로, 이 단계에서 발생하는 문제를 방지하지 못하면 이후 소성과정에서 큰 문제가 될 수 있습니다. 점토는 건조되면서 내부의 수분이 증발해 고체 형태로 변하는데, 이 과정에서 발생하는 가장 흔한 문제는 균열입니다. 균열은 주로 수분이 비대칭적으로 증발하거나, 점토의 두께가 고르지 않은 경우에 발생합니다. 이는 작품의 강도와 외관에 심각한 영향을 미칠 수 있습니다.

균열을 방지하려면 건조 속도를 조절하는 것이 가장 중요합니다. 건조 초기에는 작품을 비닐이나 천으로 느슨하게 덮어 점토 표면의 수분 증발을 억제하고, 천천히 건조되도록 환경을 조성해야 합니다. 실내 온도와 습도 역시 일정하게 유지하는 것이 중요합니다. 특히, 겨울철 건조한 공기나 여름철 뜨거운 햇볕 아래에서는 건조가 불균형하게 이루어질 가능성이 높으므로 주의해야 합니다. 대형 작품이나 비대칭적인 디자인의 경우 건조 과정에서 균열이 발생할 가능성이 더욱 크기 때문에 중간에 작품을 회전시키거나 방향을 바꿔 모든 면이 고르게 건조되도록 관리하는 것이 좋습니다.

또한, 작업자가 점토를 다루는 과정에서도 균열을 예방할 수 있는 방법이 있습니다. 점토를 고르게 다루고, 작품 표면이 매끄럽게 유지되도록 해야 합니다. 두께가 고르지 않은 작품은 건조 과정에서 특히 약한 부분부터 갈라지기 시작하므로, 작업 전후에 두께를 점검하고 필요하면 추가 보강을 해야 합니다. 이런 사소한 조치들이 건조 과정에서 발생할 수 있는 균열 문제를 미리 방지하는 데 큰 도움이 됩니다.



2. 도자기 건조 후 생기는 수축 문제와 예방법

건조 과정이 끝난 후 점토는 자연적으로 수축하게 되며, 이 과정에서 발생하는 문제는 도자기 제작 과정에서 흔히 볼 수 있는 현상 중 하나입니다. 점토의 수축률은 사용하는 점토의 성질에 따라 다르며, 평균적으로 5%에서 15%까지 줄어듭니다. 수축률이 제대로 계산되지 않으면 작품이 예상한 크기와 달라지거나, 수축으로 인해 변형이나 갈라짐이 발생할 수 있습니다.

수축 문제를 해결하기 위해서는 첫 단계에서 점토의 수축률을 정확히 이해하고 이를 작품 설계에 반영해야 합니다. 점토 종류에 따라 수축률이 다르므로, 제작자는 작업에 사용할 점토의 특성을 사전에 테스트하는 것이 중요합니다. 작품 제작 전에는 시범 작업을 통해 수축 정도를 파악하고 이를 고려해 크기와 형태를 설계하는 것이 좋습니다.

특히, 대형 도자기나 복잡한 형태의 작품은 수축 문제에 더욱 민감합니다. 작품의 두께가 고르지 않거나, 내부와 외부의 건조 속도가 다르면 변형이 발생할 확률이 높아집니다. 이를 방지하기 위해 두께를 일정하게 유지하고, 건조 중 작품을 주기적으로 회전시켜 모든 면이 균일하게 마르도록 해야 합니다. 또, 점토의 수축률이 낮은 점토를 사용하거나, 서로 다른 점토를 혼합해 수축률을 조절하는 방법도 효과적입니다.

건조 후 수축 문제는 단순히 크기의 변화뿐만 아니라, 작품의 구조적 강도에도 영향을 미칠 수 있습니다. 이를 대비하기 위해 제작자는 작업 전후로 작품을 철저히 점검하고, 수축으로 인해 약해질 수 있는 부분을 보강하는 추가 작업을 진행해야 합니다. 이런 세심한 관리가 최종 작품의 완성도를 높이는 데 중요한 역할을 합니다.



3. 초벌 소성에서 발생하는 문제와 해결책

초벌 소성은 건조된 점토를 600°C~900°C 사이의 온도로 가열해 물리적 안정성을 부여하는 중요한 단계입니다. 이 과정에서 발생할 수 있는 가장 큰 문제는 작품이 깨지거나 터지는 현상입니다. 이는 대개 작품 내부에 남아 있는 잔류 수분이나 급격한 온도 변화로 인해 발생합니다.

초벌 소성의 성공적인 진행을 위해서는 작품이 완전히 건조되었는지 확인하는 것이 필수적입니다. 작품이 완전히 건조되지 않은 상태로 가마에 넣으면, 소성 중에 내부 수분이 급격히 증발하면서 팽창해 작품이 터질 가능성이 높습니다. 완전한 건조를 위해서는 일반적으로 제작 후 1~2주의 건조 기간을 두는 것이 이상적이며, 작품의 크기와 두께에 따라 더 오랜 시간이 필요할 수도 있습니다.

소성 과정에서는 초기 온도 상승을 서서히 진행하는 것이 중요합니다. 특히 초벌 소성 초반에는 가마 내부의 온도를 100°C~200°C로 유지하며 천천히 상승시켜 작품 내부의 수분이 완전히 증발하도록 해야 합니다. 급격한 온도 변화는 작품에 큰 스트레스를 가하므로, 가마의 온도 조절을 세심하게 관리해야 합니다.

또한, 초벌 소성에서 발생하는 휨 현상은 작품의 바닥면이 평평하지 않거나, 가마 내에서 작품이 다른 물체와 접촉했을 때 발생할 수 있습니다. 이를 방지하려면 가마 내부에서 작품을 서로 떨어뜨려 배치하고, 가능한 한 바닥이 고르게 닿도록 설정해야 합니다. 작품이 안정적으로 자리 잡을 수 있도록 받침대를 사용하는 것도 효과적입니다.



4. 유약 소성 단계에서의 흔한 문제와 해결법

유약 소성은 도자기 제작의 최종 단계로, 작품 표면에 유약을 바르고 고온에서 소성해 유리질 표면을 만드는 과정입니다. 이 단계에서 발생할 수 있는 가장 흔한 문제는 유약이 고르게 녹지 않거나, 흘러내리는 현상입니다.

유약 소성의 성공적인 결과를 위해서는 유약을 균일하게 바르는 것이 중요합니다. 유약이 너무 두껍게 발려 있으면 소성 중 녹으면서 흘러내려 작품의 외관을 망치거나, 가마 바닥에 달라붙는 문제가 발생할 수 있습니다. 이를 방지하려면 유약을 바른 후 작품의 바닥 부분은 깨끗하게 닦아내고, 받침대를 사용해 흘러내린 유약이 가마 바닥과 직접 접촉하지 않도록 해야 합니다.

유약의 화학적 성질과 점토의 열팽창 계수가 맞지 않을 경우, 유약이 갈라지거나 벗겨지는 문제가 발생할 수 있습니다. 이를 예방하려면 사용하는 유약과 점토의 상호작용을 사전에 테스트하고, 서로 호환 가능한 재료를 선택해야 합니다. 또한, 유약 소성 온도를 엄격히 준수하고, 소성 후 가마의 온도를 서서히 낮추는 것도 중요합니다. 급격한 냉각은 유약 표면에 균열을 일으킬 수 있으므로, 냉각 속도를 조절해야 합니다.



5. 도자기 소성 후 발생하는 색상 변화와 형태 문제

소성 과정을 마친 후 작품의 색상이나 형태가 의도와 다르게 나오는 경우가 종종 발생합니다. 이는 소성 온도, 가마 내부의 환경, 그리고 유약과 점토의 상호작용에 의해 좌우됩니다. 특히, 가마 내 산화·환원 환경의 차이는 유약 색상에 큰 영향을 미칠 수 있습니다.

색상 변화 문제를 해결하려면, 사용하는 유약의 화학적 반응과 소성 조건을 정확히 이해해야 합니다. 가마 내부의 열 분포가 고르지 않을 경우, 작품의 위치에 따라 색상이 다르게 나타날 수 있습니다. 이를 방지하기 위해 가마 내부의 열 분포를 균일하게 조정하고, 가마 내 작품 배치를 신중하게 계획해야 합니다.

형태 문제는 주로 소성 중 열팽창과 수축 과정에서 발생합니다. 이를 예방하기 위해 점토 선택 단계에서부터 열 변형에 강한 점토를 사용하고, 작품 설계 단계에서 구조적으로 안정적인 형태를 유지하도록 해야 합니다. 또한, 소성 후에는 가마에서 작품을 서서히 식히는 과정을 통해 열 충격으로 인한 변형을 최소화해야 합니다.



---



도자기 제작의 건조와 소성 과정은 세심한 관리와 주의가 요구됩니다. 각각의 단계에서 발생할 수 있는 문제를 예측하고 적절히 대응하면 완성도 높은 작품을 제작할 수 있습니다. 건조 단계에서는 균열과 수축 문제를 방지하기 위한 환경 조성, 점토의 두께 관리, 건조 속도 조절 등이 중요합니다. 초벌 소성과 유약 소성에서는 온도 조절, 가마 내 작품 배치, 적절한 유약 선택 등이 성공적인 소성을 보장합니다. 도자기 제작자는 각 단계의 특성을 이해하고 문제를 사전에 방지하려는 노력이 필요하며, 이러한 세심한 과정이 작품의 품질과 예술성을 극대화할 수 있는 핵심입니다.
